KVV控制电缆安装措施|西安电线电缆厂|陕西电线电缆厂
为保证控制电缆在发生绝缘击穿、机械损伤或着火时,减少波及的范围,国家标准GB50217-91《电力工程电缆设计规范》规定:双重化保护的电流、电压以及直流电源和跳闸控制回路等需要增强可靠性的两套系统,应采用各自独立的控制电缆。
控制电缆投入运行后,同一电缆的不同线芯之间,紧邻平行敷设的电缆之间都存在电气干扰的问题,引起电气干扰的主要原因有:
(1)由于外施电压在线芯间电容耦合的作用下产生的静电干扰;
(2)由于通电电流产生的电磁感应干扰。总的来讲,当邻近存在高电压、大电流干扰源时,电气干扰更严重,由于同一电缆的线芯之间的距离较小,其干扰程度也远大于平行敷设的紧邻电缆。例如某超高压变电所分相操作断路器的控制回路,三相合用一根电缆,曾发生过这样事故,由分相操作的脉冲使其它相的晶闸管触发,误导致三相联动,以后改用分别独立的电缆,就未再发生误动事故。又如某电厂的计算机监测系统,由于将模拟量低电平的信号线与变送器的电源线合用一根四芯电缆,曾引起在信号线产生70V的干扰电压,这对以毫伏计的低电平信号回路,显然会影响正常工作。
防止或减轻电气干扰的措施,主要有以下三个方面:
1、控制电缆的一个备用芯接地
实践证明,控制电缆中一个备用芯接地时,干扰电压的幅值可降低到25%~50%,且实施简便,而对电缆的造价增加甚微。
2、对电气干扰时会发生严重后果的电路,不合用一根控制电缆
其中包括:(1)弱电信号控制回路与强电信号控制回路;(2)低电平信号与高电平信号的回路;(3)交流断路器分相操作的各相弱电控制回路,都不应使用同一根控制电缆。但对弱电回路的每一对往返导线如分属于不是同一根的控制电缆,在敷设时有可能形成环状布置,在相近电源的电磁线交链下会感生电势,其数值可能对弱电回路低电平的参数干扰影响较大,因此对往返导线仍应合用一根控制电缆为宜。

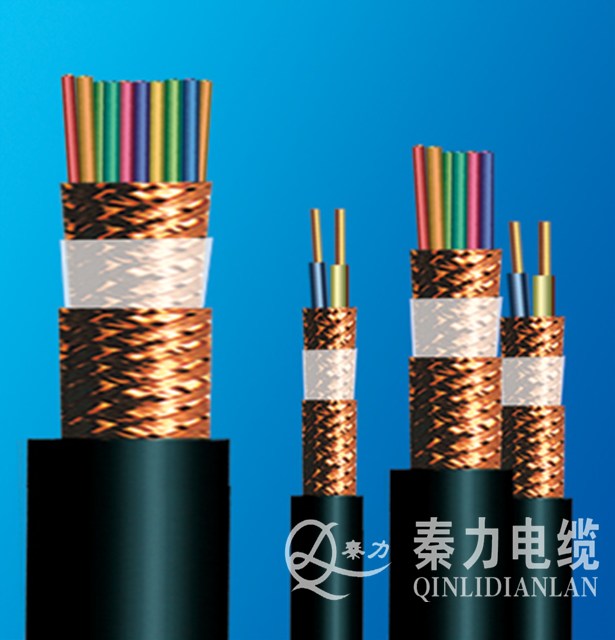

3、金属屏蔽与屏蔽层接地
金属屏蔽是减弱和防止电气干扰的重要措施,包括对线芯的总屏蔽、分屏蔽和双层式总屏蔽等。控制电缆金属屏蔽型式的选择,应按可能产生的电气干扰影响的强弱,计入综合抑制干扰的措施,以满足降低干扰和过电压的要求。对防干扰效果的要求越高,则相应的投资也越大,当采用钢带铠装、钢丝编织总屏蔽时,电缆的价格约增加10%~20%。
强电回路中的控制干扰,由于其本身的信号较强,因此除了位于超高压配电装置或与高压电缆紧邻平行较长外,均可选用不带金属屏蔽的控制电缆。弱电信号控制回路使用的控制电缆,当位于存在干扰影响的环境,又不具备有效的抗干扰措施时,宜选用带金属屏蔽的控制电缆,以防止电气干扰会对低电平信号回路产生误动作或使绝缘击穿等影响。弱电回路的控制电缆如果能与电力电缆拉开足够的距离,或敷设在钢管中时,可能会使外部的电气干扰降低到允许的限度。
对计算机监测系统信号回路的控制电缆,其屏蔽型式选择的原则是:
1.开关量信号,可用总屏蔽;
2.高电平模拟信号,宜用对线芯的总屏蔽,必要时也可用对线芯的分屏蔽;
3.低电平模拟信号或脉冲量信号,宜用对线芯的分屏蔽,必要时也可用含对线芯分屏蔽的复合总屏蔽。
关于屏蔽层的接地方式,应注意做到以下几点:
1.计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。其原因基于保证计算机监控系统正常工作的要求,因为即使仅1V左右的干扰电压,也可能引起逻辑判断的谬误,集中一点接地可避免出现接地环流;
2.除计算机监控系统的控制电缆屏蔽层只允许集中一点接地的情况外,其它的控制电缆屏蔽层,当电磁感应干扰较大时,宜采用两点接地,而静电感应的干扰较大时,则采用一点接地;
3.双重屏蔽或复合总屏蔽的内屏蔽层宜用一点接地,而外屏蔽层可以两点接地;
4.选择两点接地时还应考虑在暂态电流的作用下,屏蔽层不会被烧毁。
二、KVV、KVVP控制电缆安装注意事项
控制电缆安装布线的注意事项:
1.屋檐下。电缆只在不直接暴露在阳光照射或超高温下,标准局域网电缆就可以应用,建议使用管道。 紫外线(UV)--不要将无紫外线防护的电缆应用于阳光的直射环境内。
2.外墙上。避免阳光直接照射墙面及人为损坏。热度--电缆在金属管道或线槽内的温度很高,许多聚合材料在这种温度下会降低使用寿命。
3.管道里(塑料或金属的)。如在管道里,注意塑料管道的损坏及金属管道的导热。机械损坏(修复费用)--光缆的修复是十分昂贵的,在每一个间断点至少需要两次端接。
4.悬空应用/架空电缆。考虑电缆的下垂和压力。电缆是否被阳光直接照射。
5.直接在地下电缆沟中铺设,这种环境是控制范围最小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。接地--如果控制电缆的屏蔽层需要接地,则必须遵守相应的标准。
6.地下管道。为便于今后的升级,电缆更换以及与表面压力和周围环境隔离,辅设管道相隔离,辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥,这将影响对电缆种类的选择。水--在局域网双绞线电缆的水分会增加电缆的电容,从而降低了阻抗并引起近端串扰问题。
